MFX Automático na Central Ecos - Update 3.0.0 de 01/04/2009
Depois de um
longo jejum de updates (o último aconteceu em Agosto de 2008) a ESU cumpriu o
que prometeu e lançou o melhor dos Updates para a sua Central Ecos
50000.
O Update processa-se em duas fases:
1ª faz um upgrade da versão 1.1.3 para a versão 2.5.1. Esta última versão não é
funcional e é intitulada de "Rescue Mode". Provavelmente deverá fazer uma
limpeza a todo o software anterior e à memória de Ecos e prepara-a para a
instalação de versão 3.0.0.
Os duas etapas do processo decorreram de modo muito fluido e ao todo demorou
cerca de 15 minutos para alcançar o update final.
Depois vieram o primeiro contacto:
No primeiro contacto visual verifiquei a existência de mais 1 icone de opções
que nos conduz ao switchboard. à semelhança da Central Station 2, um ecrã onde
podemos desenhar o todo ou a parte do nosso layout e, por intermédio da caneta,
controlar os diversos selenoides desenhados. Também existem outras diferenças,
de menor relevância, relativamente à versão anterior.
A base de dados das nossas locomotivas memorizadas anteriormente manteve-se.
E as experiências:
Ao introduzir uma locomotiva nova observei que já poderemos dispor da base de
dados das locomotivas da Marklin (opção que anteriormente estava reservada para
as Centrais Stations 1 e 2).
Depois veio um certo desapontamento: não consegui que as locomotivas MFX fossem
reconhecidas. Pensei que por motivos legais a ESU não tivesse ainda aberto
aquele protocolo de reconhecimento.
À pressa e com a ajuda de um tradutor automático lá fui vendo o PDF (em alemão)
de instruções da versão.
Descobri que, por defeito, aquele protocolo não se encontra activado e que é
necessário abrir a página Setup 2 (das parametrizações da Central) para aceder á
caixa M4 e aí colocar o pico de activação. Relembro que a ESU não identifica
este protocolo como MFX mas sim como M4 (formato Motorola 4).
Depois foi cinco estrelas com a central a reconhecer automaticamente todas as
locomotivas MFX que coloquei na via. Soberbo.
Finalmente tenho uma central completa e pena é que ainda não seja a cores. Vamos
esperar pelo próximo lançamento para a termos.
Um forte abraço e boas experiências. E já agora fico à espera dos vossos
Luis Valente
Deixa agora de ser necessário o expediente descrito no ponto seguinte e que durante muito tempo foi a única maneira de activar 9 funções das locomotivas MFX na central Ecos.
Utilizar decoder Loksound MFX na Central Ecos - Funções F5 a F8
Este Guia destina-se a programar uma locomotiva equipada c/ um decoder LokSound mfx Märklin ®, ou com um decoder Esu Loksound MFX, na Central ESU ECOS.
Por defeito só se conseguem programar as funções F0 a F4. Com o processo que descrevemos abaixo poderemos obter mais 4 funções: F5 a F8
O exemplo que descrevemos destina-se à locomotiva Big Boy parametrizada c/ endereço 40.
PASSO 1:

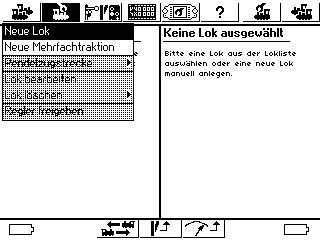

Criar uma nova locomotive na Ecos:
• Lok Menu; - New Locomotive

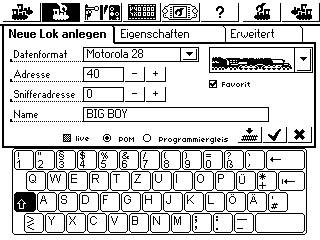

PASSO 2:
• Seleccione “Motorola 28 " como formato do decoder;
• Introduza o 1º endereço Motorola da locomotiva: No nosso caso: "40";
• Introduza o nome da locomotiva e seleccione o seu símbolo;
• A locomotiva encontra-se criada na base de dados da ECOS.
PASSO 3:

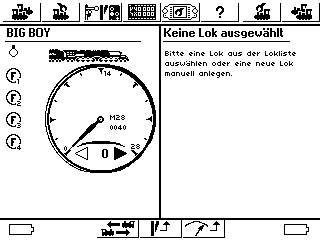

Neste momento já pode usar a locomotiva. A função de luzes bem como as funções
F1 a F4 já se encontram disponíveis e escontram-se inscritas com a letra
“F” no visor da ECOS
As funções F5 a F8 ainda não se encontram disponíveis. Têm primeiro de ser
definidas.
PASSO 4:

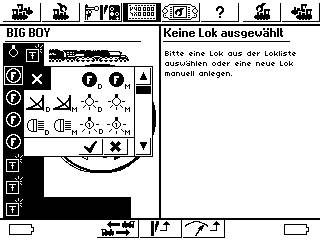

Para definir os icons F5 a F8 temos de entrar no Menu “Link Mode” (Menu de
definição visualização de funções de ecrãn). Ver capítulo 11.6. do manual da
ECoS manual.
• Prima o icon "Link Mode" no topo da barra de Menus;
• Seleccione os símbolos correspondentes às funções F1 a F8 efectivamente
disponibilizadas pela ;
Logo que premidas as funções F5 a F8 a ECOS automaticamente usa o segundo
endereço da locomotiva para as activar.
Dica: antes desta operação anote as funções disponíveis para cada tecla de
função.
PASSO 5:
• Saia do menu Link Mode (premindo novamente o respectivo icon "Link Mode").

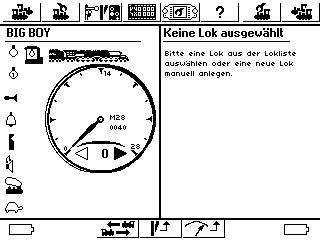

Agora as funções F0 e F1 a F8 encontram-se visíveis. Está na altura de testar a
locomotiva.
Caso todas as funções se encontrem já activas a locomotiva encontra-se já
programada na ECOS.
Caso só reajam as primeiras 5 funções mas não se encontrem ainda disponíveis as
funções F5 a F8 é provável que o segundo endereço ainda não se encontra activado
e tem de ser programado.
PASSO 6:
O Segundo endereço Motorola é programado no CV 75. Este endereço tem de ser
sempre superior em uma unidade ao endereço básico da locomotiva (no nosso caso
será 40+1 ou seja o endereço: 41).

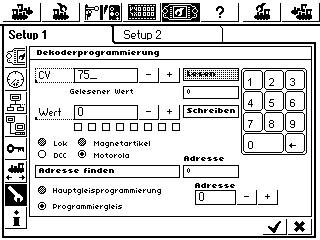

• Coloque a locomotive na linha de programação
• Inicie o Menu de Programação ECOS;
• Certifique-se que o formato "Motorola" e o "Program Track" se encontram
seleccionados;
• Seleccione o CV a alterar CV-número "75" na respectiva caixa de selecção
de CV;
PASSO 7:

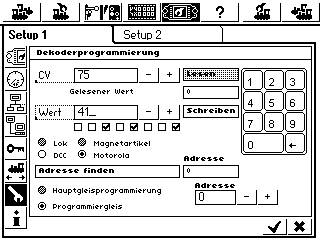

• Na caixa de selecção de "value" intruduza o valor do Segundo endereço (No
nosso caso: "41").
• Guarde este valor na memória do decoder premindo o botão de escrita “write”.
Agora o decoder já se deve encontrar devidamente programado e as funções F5 a F9
já se devem encontrar disponíveis na ECOS.
Nota final:
Só com a ajuda do ESU LokProgrammer é possível reprogramar o decoder de modo a
que alguma função mais relevante do decoder, que se encontre nas funções F9 a
F15, possa ser realocada para as Funções F1 a F8. Todas as funções F9 a F15 não
são disponibilizadas pela Central ECOS. No entanto, na maioria dos casos elas
não se encontram activadas e nos casos em que se encontrem não são de grande
relevância.
FONTE: Site alemão da www.loksound.de
(www.esu.eu/index.php?id=351)
